　　一、概况
　　变压器是电力系统极度关键的设备，它的安全运行对电力系统至关沉要
。变压器在运行过程中，会产生大量热能，对变压器的安全运行及寿命产生巨大的影响
。在110kV、220kV、330kV、500kV、750kV、1000kV的油浸变压器中，重要选取天然油循环风冷、强婆淄循环风冷和强婆淄循环水冷三种冷却方式
。其中绝大部门选取天然油循环风冷和强婆淄循环风冷冷却方式，ENR-ZFK智能型变压器风冷节造柜就是针对这两种冷却方式而设计造作的
。它能够实现远处、自动和当场手动节造方式；能够把各类信息上传显示和下行节造设定；能够对变压器整个冷却系统实现较优节造，达到节能、耽搁散热风机与循环潜油泵使用寿命的主张；能在高寒（-40℃）、高热（85℃）、高湿、高污秽以及高盐雾等恶劣天然环境场所靠得住工作
。是大型电力变压器不成或缺的辅助节造系统
。
　　凭据冷却方式节造柜可分为：风冷节造柜和强油风冷节造柜：
　　凭据节造方式节造柜可分为：通常型节造柜和智能型节造柜
。

　　三、通用技术前提
　　1、技术参数
　　1.1工作电源：三相四线互换双路电源输入AC380V±15%；
　　直流输入DC110V±10%或DC220V±10%；
　　1.2耐压强度：≥AC2000V/1min；
　　1.3绝缘机能：≥100MΩ；
　　1.4工作温度：工业级PLC→-5℃～+55℃；军用级PLC→-40℃～+85℃；
　　1.5继电器输出：触点容量→AC220V/5A；隔离耐压→AC2000V；
　　1.6通讯接口：尺度RS485隔离串口；Modbus通讯和谈；
　　1.7；ぶ澳埽篋C24V电源，输出短路；，故障解除自复原；
　　1.8PLC抗电磁滋扰机能：切合GB/T14598尺度划定；
　　1.9温湿度传感器：高集成；测温精度：±0.3%；测湿精度：±2%；温怀抱程：-40℃～+120℃；湿怀抱程：0～100%RH
。
　　四、运行模式：
　　节造柜拥有手动、自动和远处节造三种运行模式
　　1．手动模式
　　此种运行模式需操作人员在现场对节造柜进行操作，冷却器工作状态不受变压器温度和负荷的节造，凭据操作员意愿各组风机或油泵置于运行或终场状态
。此种模式通常为运行前电气试验时或进行检建时使用；
　　2．自动模式
　　此运行模式下，节造柜可凭据变压器自身的温度和负荷自行启动或终场电机
。当变压器温度或负荷达到预设值时．节造柜自动启动相应的电机，增长冷却器散热成效当变压器温度或负荷低过问设值时，节造柜自动终场相部门电机，以达到节能的主张
。若是是冷却器式散热式，系统还能够自动设置各组冷却器的状态，使多组冷却器循环工作，以达到最优配置耽搁冷却器使用寿命
。若是有冷却器产生故障
。系统自动投入备用冷却器，并发出报警信号
。
　　3．远处节造模式
　　在此模式下，后盾监控能够检测每组冷却器的运行状态和参数，并能对此进行节造
。
　　4．自动温湿度节造
　　为了保障节造柜内的运行环境．柜子加装了自动温湿度节造器，能够凭据设置自动调节内部的温度和湿度，预防由于温度或湿度对电器元件造成的侵害从而影响到系统的运行
。
　　五、智能型风冷节造柜
　　智能型风冷节造柜，是以可编程节造器PLC为主题．集变压器冷却系统的数据采集分析、运行节造、；び谝惶宓睦淙醋爸弥悄芑肚猩璞
。
　　1、靠得住性：全数选取进口继电器，选取怪异的电机；は呗，肆意一台电机出现故障时，系统只切除故障电机，其余风机电机正常运行．提高了风冷节造装置在高温季节的冷却效能，克服风冷装置肆意一台电机故障必须切除整组风机的弊端
。
　　2、节造矫捷：ENR-ZFK可编程节造箱可按功夫设定启动多组风冷／冷却器，可预防同时启动产生的冲击电流：同时能够实现工作、辅助、备用之间的自动切换
。充分使用每台风冷／冷却器，耽搁电机的使用寿命
。另表也可凭据用户的特殊要求矫捷批改逻辑法式
。
　　3、可扩大性：PLC可编程节造器能够方便的扩大I／0？椋谙殖∧芄环奖愕睦┐蠼谠煜渲澳
。
　　4、通讯职能：ENR-ZFK可编程节造器节造箱能够通过通讯接口与显示终端和打印机等表设相连
。实时将冷却器的运行情况反映到节造室，便于监督冷却器的运行情况，实时守护
。
　　5、网络个性：ENR-ZFK可编程节造器节造箱能够实现多台PLC之间或多台PLC与一台推算机之间的通讯联网要求，从而组成多级散布式节造系统，满足现代智能化电厂，智能化变电站的要求
。
　　六、触摸屏特点
　　1、选取西门子TP系列触摸屏；
　　高靠得住性精密电阻式工业级触控面板，表表硬度高、寿审长；
　　2、非易失性．免守护报警缓存嚣（无需电池)；
　　3、5．7寸STN彩色显示屏；
　　4、内置USB接口(用于打印机或下载数据)方便数据资料存取，尺度多媒体卡槽提升配方资料、数据纪录等；
　　5、以太网接口
　　七、电气特点
　　1、当变压器投入电网运行时，能使工作冷却器自动投入运行
。
　　2、当变压器退出电网运行时，能使冷却器自动终场运行
。
　　3、凭据预设的运行参数和当下的变压器油温值．自动节造风机和强油泵的投放．并实时反馈(强油)风冷系统的运行情况
。
　　4、系统选取双母线蛄构．每段母线齐全独立工作．即便一段母线出现短路故障，另表一段母线依然能够正常工作；
　　5、拥有过流；ぁ⑷毕啾；ぁ⒌缭幢；ぁ⑾低彻收媳；さ缺；ぶ澳
。
　　6、全数选取进口继电器．选取怪异的电机；は呗罚烈庖惶ǖ缁鱿止收鲜，系统只切除故障电机，其余风机电机正常运行，提高了风冷节造装置在高温季节的冷却效能，克服风冷装置肆意一台电机故障必须切除整组风机的弊端
。
　　7、丰硕的远传状态正示和卓越的远程节造职能；
　　九、结构特点
　　1、变压器风冷节造柜．选取不低于2.0mm厚不锈钢资料(1Crl8Ni9Ti)，防护等级为IP55
。整体结构分为箱体和底座两部门组成，底座用于固定箱体并和电缆沟相连，电缆进线孔，选取推拉式结构，电缆固定装置实现后用阻燃堵料封好，做到箱体与电缆沟隔离，一方面预防潮气上浦．另一方面预防点火舒展
。
　　2、风玲节造柜为前后门结构，门的密封条选取浇注式密封条，以杜绝传统密封条因用胶粘而长功夫使用开胶，老化脱落的可能
。应做到表形美观．密封机能优良
。内沿有导水槽．百叶窗在箱体两造．内附纱网．阻止尘埃和虫豸进入，透风方式为顶部抽风、下部进风结构．有效降低箱体内部温度
＝谠煜涿庞τ涤蟹婪缍ㄎ恢澳，以利于器件的装配接线及检建工作
。门上装设防锈、防雨门锁，美观耐用
。
　　3、装置方式．螺丝固定或焊装
　　4、风冷拉造柜表形尺寸色彩：凭据现场现实或按客户要求造作
。柜体色彩为：客户可在不锈钢原色、拉丝、喷塑等任选
。
　　十、订货须知

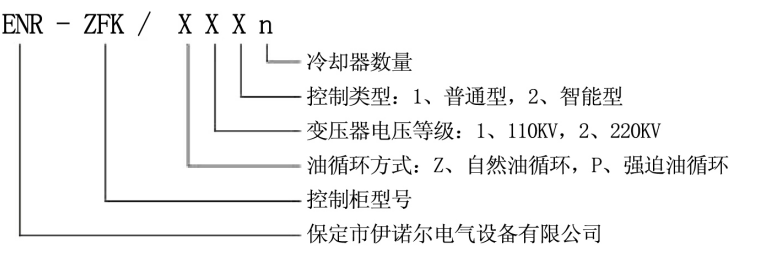

　　产品型号
　　变压器冷却系统参数：电机数量和参数
　　关键元器件的品牌
　　提供节造柜的底座尺寸
　　柜子的装置方式：壁挂、落地
　　客户的特殊要求
