ENR-LJ(k)系列零序电流互感器

在供用电的线路中，电流大幼相差悬殊，从几安培到几万安培不等。为便于仪器、仪表的丈量，必要转换为比力统一的电流，另表供用电线路上的电压都比力高，如直接丈量对仪器、仪表和人都是极度危险的。为此电力系统中通常选取电流互感器来丈量一次电流，能够起到变流和电气隔离的双沉作用。

15003226907 13733228062 在线征询在线征询

产品详情

ENR-LJ(k)系列零序电流互感器

　　概述
　　在供用电的线路中，电流大幼相差悬殊，从几安培到几万安培不等。为便于仪器、仪表的丈量，必要转换为比力统一的电流，另表供用电线路上的电压都比力高，如直接丈量对仪器、仪表和人都是极度危险的。为此电力系统中通常选取电流互感器来丈量一次电流，能够起到变流和电气隔离的双沉作用。
　　bbin宝盈集团出产的ENR-LJ(K)系列零序电流互感器经电力工业部电气设备质量检测中心检测，质量优于国标GB1208-1997《电流互感器》，拥有精度高，线性度好，运行靠得住，装置方便，表型美观等特点。
　　孔径Ф40～Ф360的零序电流互感器（电缆型），有各类容量、变比、正确限值系数的高精度零序电流互感器及与幼电流接地选线装置、继电器等配套的高活络度零序电流互感器。产品分整体式和组合式两类；ジ衅餮∪」こ趟芰媳砜恰⑹髦阶⑷芊；表型美观、装置方便、节俭装置空间、规格种类多，可合用各类；ぷ爸煤偷缌ο低掣骼嘣诵蟹绞剑ㄖ行缘憬拥，中性点不接地，大电阻接地，幼电阻接地和消曲线圈接地）的必要。

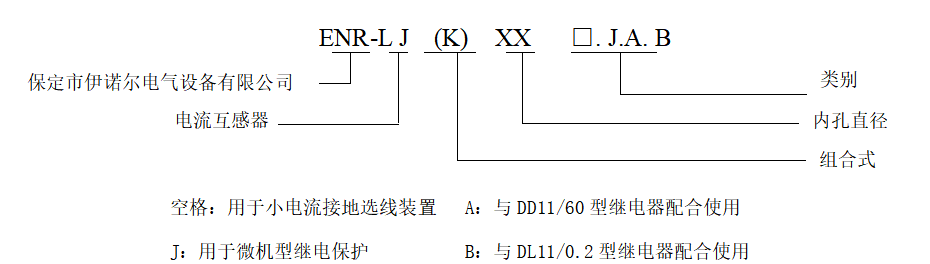

　　二、型号寓意

c7995d0439ccfa0f224665009e015fb4

　　三、使用前提
　　1、环境温度：最高温度+60℃，日均匀气温不超过+40℃，最低气温-5℃；
　　2、海拔：不超过1000m（高原使用时特殊定货）；
　　3、相对湿度：＜85%；
　　4、互换电压0.4A以上(电缆)；
　　5、电网频率50Hz。
　　四、工作道理
　　零序电流互感器的工作道理与电流互感器一样，由二次线圈、铁心、绝缘支持及出线端子等组成，是一种零序电流过滤器，它的二次侧反映一次系统的零序电流。这种电流互感器将三相的导体（母线或电缆）用一个铁芯包抄住，二次绕组绕在统一个封关的铁芯上。
　　正常情况下，由于一次侧三相电流对称，其向量和为零，铁芯中不会产生磁通，二次绕组中没有电流。当系统中产生单相接地故障时，三相电流之和不为零（蹬宗3倍的零序电流），因而在铁芯中出现零序磁通，该磁通在二次绕组感应出电动势，二次电流流过继电器使之作为。
　　五、装置
　　1、整体式互感器装置要在看铺设电缆前进行，电缆敷设时穿过互感器。
　　2、同名端:一次由互感器“P1（L1）”侧穿入，二次侧为“S1（K1）”。
　　3、开口式互感器不受电缆铺设与否的限度，具体步骤如下：
　　3.1拆下互感器“S/1(K/1)”、“S/2(K/2)”的联接压片；
　　3.2将互感器顶部两条内六角螺栓放松拆下，互感器便分成两部门；
　　3.3将互感器套在电缆上，把两个接触面擦干净，薄薄涂上一层防锈油，对好互感器两部门后拧上内六角螺栓，互感器两部门要对齐以免影响机能；
　　3.4将联接片固定在“S/1(K/1)”、“S/2(K/2)”上；
　　3.5开口式互感器高低两部门不成与其它互感器互换。
　　六、订货须知
　　由于电力系统的急剧发展，运行方式多种多样，各类型的；ぜ白爸貌愠霾磺，又有大批的；ぷ爸媒，所必要的零序电流互感器的种类也就好多，我公司可凭据用户必要，设计出产各类规格和各类孔径的零序电流互感器以及与其配套的；ぷ爸媚诘谋渌痛衅。选型时可参照后附表一、表二。订货时请奉告以下参数：
　　1、产品型号、内孔直径（㎜）；
　　2、一次零序电流、二次电流（或电流比）；
　　3、二次负荷容量或负载阻抗；
　　4、正确限值系数、正确级（若是有）；
　　5、开口大局：开口式或整体式；
　　6、装置地址：户内或户表。

0029b77d89513797988f91f7ef8f5719

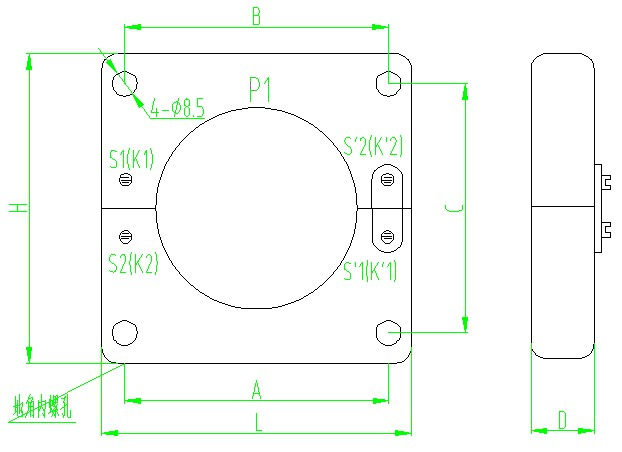

　　注：Φ8.5四孔为通孔，B，C为四孔间尺寸，可做水平装置。
　　ABS表壳浇注式零序电流互感器数据及尺寸（见表1、表2）
　　表1：

型号	一次零序电流（A）	二次电流（A）	二次负荷（Ω）	建议用处	表形尺寸（㎜）
ENR-LJ40 ENR-LJK40	1-40	0.02 -1	2.5	与幼电流接地选线装置等共同使用	孔径	长	高		厚	地脚中心距	地脚螺丝
					40	120	120		56	85	M8
ENR-LJ80 ENR-LJK80	1-40	0.02 -1	2.5	与幼电流接地选线装置等共同使用	孔径			80
					长			195
					高			168
ENR-LJ80A ENR-LJK80A	3-5	0.03 -0.06	10	与DD11/60型继电器共同使用	厚			47
					地脚中心距			175
					地脚内螺孔			M8
ENR-LJ80B ENR-LJK80B	10	0.2	10	与DL11/0.2型继电器共同使用	B			144
					C			122±2
ENR-LJ100 ENR-LJK100	1-40	0.02 -1	2.5	与幼电流接地选线装置共同使用	孔径			100
					长			215
					高			190
ENR-LJ100A ENR-LJK100A	3-5	0.03 -0.06	10	与DD11/60型继电器共同使用	厚			53
					地脚中心距			195
					地脚内螺孔			M8
ENR-LJ100B ENR-LJK100B	10	0.2	10	与DL11/0.2型继电器共同使用	B			158
					C			137±2
ENR-LJ120 ENR-LJK120	1-40	0.02 -1	2.5	幼电流接地选线装置共同使用	孔径			120
					长			235
					高			210
ENR-LJ120A ENR-LJK120A	3-5	0.03 -0.06	10	与DD11/60型继电器共同使用	厚			60
					地脚中心距			215
					地脚内螺孔			M8
ENR-LJ ENR-LJK120B	10	0.2	10	与DL11/0.2型继电器共同使用	B			175
					C			153±2
ENR-LJ140 ENR-LJK140	1-40	0.02 -1	2.5	幼电流接地选线装置共同使用	孔径			140
					长			275
					高			250
ENR-LJ140 ENR-LJK140A	3-5	0.03 -0.06	10	与DD11/60型继电器共同使用	厚			75
					地脚中心距			255
					B地脚内螺孔			M10
ENR-LJ140B ENR-LJK140B	10	0.2	10	与DL11/0.2型继电器共同使用	B			202
					C			179±2
ENR-LJ160 ENR-LJK160	1-40	0.02 -1	2.5	幼电流接地选线装置共同使用	孔径			160
					长			275
					高			250
ENR-LJ160A ENR-LJK160A	3-5	0.03 -0.06	10	与DD11/60型继电器共同使用	厚			75
					地脚中心距			255
					地脚内螺孔			M10
ENR-LJ160B ENR-LJK160B	10	0.2	10	与DL11/0.2型继电器共同使用	B			202
					C			179±2
ENR-LJ180 ENR-LJK180	1-40	0.02 -1	2.5	幼电流接地选线装置共同使用	孔径			180
					长			360
					高			325
ENR-LJ180A ENR-LJK180A	3-52-4	0.03 -0.06	10	与DD11/60型继电器共同使用	厚			75
					地脚中心距			330
					地脚内螺孔			M12
ENR-LJ180B ENR-LJK180B	10	0.2	10	与DL11/0.2型继电器共同使用	B			260
					C			238±2
ENR-LJ200 ENR-LJK200	1-40	0.02 -1	2.5	幼电流接地选线装置共同使用	孔径			200
					长			360
					高			325
ENR-LJ200A ENR-LJK200A	3-5	0.03 -0.06	10	与DD11/60型继电器共同使用	厚			75
					地脚中心距			330
					地脚内螺孔			M12
ENR-LJ200B ENR-LJK200B	10	0.2	10	与DL11/0.2型继电器共同使用	B			260
					C			238±2

表2：

型号	电流比(A)	正确极	额定输出(VA) (COSФ=0.8 滞后)	正确限值系数	短时热电流KA-S	表形尺寸㎜
						孔径 φ	长 L	高 H	厚 D	地脚中心距	地脚内螺孔	B	C
ENR- LJ40J （整体式） ENR- LJK40J （组合式）	40/1 50/1 75/1 100/1 150/1 200/1 及以上	10P	1；2.5	5	5-1	40	120	120	56	85	M8
	100/5 150/5 200/5 及以上	10P	5；10
ENR-LJ80J （整体式） ENR- LJK80J （组合式）	40/1 50/1 75/1 100/1 150/1 200/1 及以上	10P	1；2.5；5	5	5-1	80	195	168	47	175	M8	144	122±2
	50/5 75/5 100/5 150/5 200/5 及以上	10P	5；10	5	5-1
ENR-LJ 100J (整体式) ENR-LJK 100J (组合式)	50/1 50/5 75/1 75/5	10P	1；2.5；5	5；10	5-1	100	215	190	53	195	M8	158	137±2
			5	5
			10	10	5-1	100	235	210	75	215	M8	175	153±2
	100/1 100/5 150/1 150/5	10P	1；2.5；5	5；10	6.5-1	100	215	190	53	195	M8	158	137±2
			10	5
			10	10	10-1	100	235	210	75	215	M8	175	153±2
			20	5
	200/1 200/5 250/1 250/5 300/1 300/5 及以上	10P	1；2.5；5	5；10	13-1	100	215	190	53	195	M8	158	137±2
			10	5；10
			20	5；10	20-1	100	235	210	75	215	M8	175	153±2
			30	5
														ENR-LJ 120J (整体式) ENR-LJK 120J (组合式)	50/1 50/5 75/1 75/5	10P	1；2.5；5	5；10	5-1	120	235	210	60	215	M8	175	153±2
10	5
10	10	5-1	120	275	250	75	255	M10	202	179±2
100/1 100/5 150/1 150/5	10P	1；2.5；5	5；10	6.5-1	120	235	210	60	215	M8	175	153±2
		10	5
		10	10	10-1	120	275	250	75	255	M10	202	179±2
150/1 150/5	10P	20	5；10
		30	5；10
200/1 200/5 250/1 250/5 300/1 300/5 及以上	10P	1；2.5；5	5；10	13-1	120	235	210	0	215	M8	175	153±2
		20	5
		20	10	20-1	120	275	250	75	255	M10	202	179±2
													30		5
													ENR-LJ 140J (整体式) ENR-LJK 140J (组合式)		50/1 50/5 75/1 75/5	10P	1；2.5；5	5；10	5-1	140	275	250	75	255	M10	202	179±2
		10	5
10	10
100/1 100/5 150/1 150/5	10P	5	5；10	10-1
		10	5；10
		20	5；10
200/1 200/5 250/1 250/5	10P	1；2.5；5	5；10
		20	5；10
		30	5
300/1 300/5 及以上	10P	5；10；20；30	5；10	20-1
ENR-LJ 160J (整体式) ENR-LJK 160J (组合式)	50/1 50/5 75/1 75/5	10P	1；2.5；5 10	5； 10	5-1	160	275	250	75	255	M10	202	180
						160	275	250	140	255	M10	202	180
	100/1 100/5 150/1 150/5	10P	1；2.5；5	5；10	10-1	160	275	250	75	255	M10	202	179±2
			10	5；10
			20	5；10
	200/1 200/5 250/1 250/5	10P	1；2.5；10；15	5；10	20-1
			20	5；10
														300/1 300/5 及以上	10P	1；2.5；5；10	5；10
	20；30	5
			ENR-LJ 180J (整体式) ENR-LJK 180J (组合式)	50/1 50/5 75/1 75/5												10P	1；2.5；5	5；10	5-1	180	360	325	75	330	M12	260	238±2
	10	5；10
100/1 100/5 150/1 150/5					10P	1；2.5；5；10	5；10	10-1
	20	5；10
				200/1 200/5 250/1 250/5 300/1 300/5 及以上		10P	1；2.5；5；10		5；10	20-1
20；30	5
		ENR-LJ 200J (整体式) ENR- LJK 200J (组合式)			50/1 50/5 75/1 75/5			10P			1；2.5；5	5；10	5-1	200	360	325	75	330	M12									260	238±2
							10		5；10
100/1 100/5 150/1 150/5	10P										1；2.5；5；10	5；10																		10-1
					20		5；10
				200/1 200/5 250/1 250/5 300/1 300/5 及以上		10P		1；2.5；5；10	5；10	20-1
20；30	5
