　　ENR-JD-27.5 kV电缆接地箱
　　一、概述
　　随着我国电气化铁路的急剧发展，尤其是在客运专线与高快铁路项主张建设中，牵引变电所27.5kV侧的设备间衔接及馈出线大量选取电缆方式。其靠得住性直接影响电气化铁路的安全运行。电缆金属护层一端三相互联并接地，另一端不接地，当雷电波或内部过电压沿电缆线芯流动时，电缆金属护层不接地端会出现较高的冲击过电压，或当系统短路变乱电流流经电缆线芯时，其护层不接地端也会出现很高的工频感应过电压。上述过电压可能击穿电缆表护层绝缘，造成电缆金属护层多点接地故障，严沉影响电力电缆正常运行甚至大幅削减电缆使用寿命。因而依照电力行业尺度DL/T401-2002《高压电力电缆选用导则》的划定须选取电缆护层；て饕韵薅鹊缌Φ缋陆鹗艋げ悖ɑ蚪鹗艋ぬ祝┥系母杏Φ缪购凸收瞎缪。
　　通常，为限度电力电缆金属护层上的感应电压和故障过电压，并预防在护层中形成环流，电缆金属护层一端直接接地，另一端则须通过；て鹘拥。若是线路较长，还应将电缆护层分三段（或三的倍数段）相互绝缘，分段处的护层交叉互联后通过；て鹘拥。
　　为更好的适应市场的需要，方便用户现场装置使用，我公司开发了电缆接地箱，蕴含电缆护层直接接地箱、；そ拥叵浜徒徊婊チ；そ拥叵涞热执缶值幕げ憬拥刈爸。装置选取密封设计，装置使用轻便，表型幼巧美观。目前，装置已宽泛利用于各个电力系统，获得了优良的运行经验。
　　二、产品用处
　　装置衔接于电缆护层与地之间。
　　电缆护层直接接地箱，内部含有衔接铜排、铜端子等，用于电缆护层的直接接地。
　　电缆护层；そ拥叵浜偷缋禄げ憬徊婊チ拥叵淠诤缋禄げ惚；て鳌⑾谓油拧⑼俗拥，用于电缆护层的；そ拥。
　　；て餮∪nO压敏电阻作为；ぴ，无串联间隙，；じ鲂院，拥有优越的非线性伏安个性曲线。既拥有瓷套式金属氧化物避雷器的利益，还拥有电断气缘机能好、介电强度高、抗漏痕、抗电蚀、耐热、耐寒、耐老化、防爆蹬着点及优良的化学不变性、憎水性、密封性。

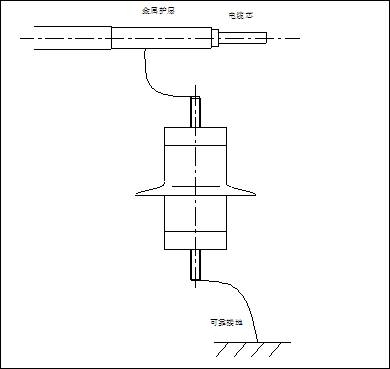

图三：；て鹘酉叩览硗

三、产品型号注明

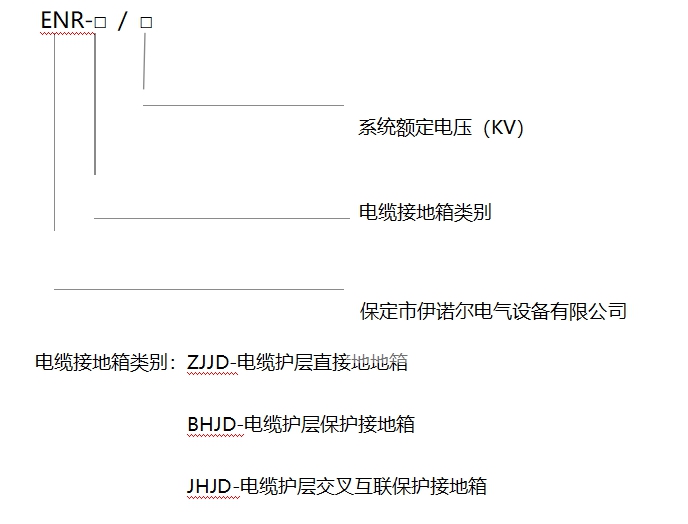

 电缆护层接地箱

四、；て骰懿问

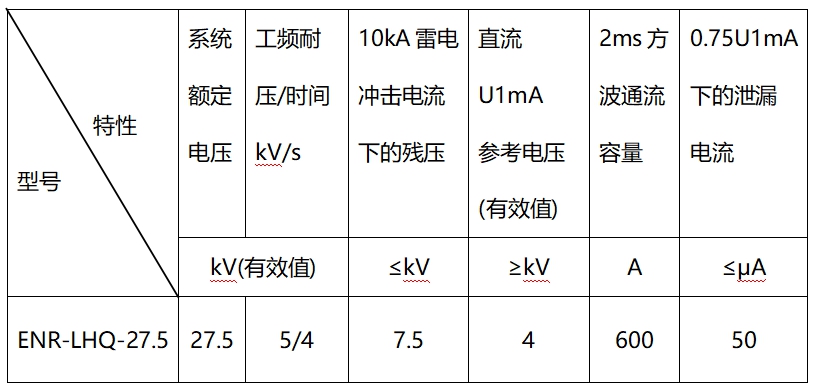

表1、电缆护层；て鞯缙鲂员

　　五、使用前提
　　1、环境温度-45℃～+55℃；
　　2、海拔不超过4500m；超出4500m可凭据现实情况特造；
　　3、电源频率：58～62Hz（60Hz系统）、48～52Hz（50Hz系统）；装置场所的空气中不应含化学侵蚀气体、爆炸性尘埃；
　　4、持久施加的工频电压不得超过；て鞒中诵械缪；对有间隙产品，安装点短时工频电压升高不得超过；て鞫疃ǖ缪；
　　5、持久使用于异常前提，；て餍璩龈裨熳，定货时应注明.
　　六、使用须知
　　1、电缆接地箱是；さ缋禄げ愕淖ㄓ米爸，预防雷击及感应过电压对电缆护层的风险。
　　2、电缆接地箱装置于电缆护层与地之间。衔接导线的绝缘水平不应低于所；さ缋卤砘げ憔邓，且衔接回路应尽可能短。装置须靠得住接地。
　　3、本产品不能持久吸收超出耐受能力的工频过电压，具体型号产品的工频耐受能力见表1。
　　4、作为可选项，本品可增设作为计数器。用户可凭据必要选用，在订货时指明。
　　5、产品装置时，先打开电缆护层；は涞母亲，将衔接电缆金属护套的引接线及接地线穿入电缆护层；は涞慕吖苣，压接接线端子,套好热缩管，用螺栓衔接接线端子；而后绕包橡胶自粘带，加热收缩热缩管，使接地箱的进线口与进线电缆处密封靠得住；最后，盖上接地箱盖子，用螺钉拧缜密封。
　　6、接地箱表形与装置尺寸以现实货物为准。
　　7、；そ拥叵浜徒徊婊チ拥叵渫度朐诵1年之后，应对；て髯鲈し佬允匝，尝试项目有：
　。1）直流1mA电压丈量：
　　在；て髁蕉耸┘又绷鞯缪梗ㄖ绷鞯缪沟穆龆淮笥±1.5%），待流过；て鞯缌鞑槐溆1mA后，读出电压数值，此值不得幼于表一中划定的直流参考电压值；
　。2）绝缘电阻试验：
　　用2500伏摇表检测；て鞯木档缱。其绝缘电阻值不作划定，但每次所测了局应相互靠近，不应有短路，接触不良或短路景象。
　　七、订货须知
　　订购电缆护层；て魇鼻敕罡娴缋碌亩疃ǖ缪沟燃，或具体机能参数要求及订货数量；
　　订购电缆护层及接地箱的类型、交货功夫；如用户有特殊要求应在订货时提出。
